合用于大容量，，，，，，，高电压的电容性试品的交代和预防性试验
参考尺度：GB 50150-2016，，，，，，，DL/T 849.6-2016，，，，，，，DL/T 474.4-2018
- 装置拥有过压、过流、零位启动、系统失谐（闪络）等保；；；；；；ぶ澳
- 整个装置单件沉量很轻，，，，，，，便于现场使用
- 选取了DSP平台技术
注：关于产品采办、技术守护等服务，，，，，，，欢迎致电!
谐振规划
满足试品领域
1、10kV/300mm2电缆4.5km的互换耐压试验，，，，，，，电容量≤1.6897μF，，，，，，，试验频率30-300Hz，，，，，，，试验电压22kV，，，，，，，试验功夫5min 。。。。。。。。
2、35kV/300mm2电缆1.8km的互换耐压试验，，，，，，，电容量≤0.3501μF，，，，，，，试验频率30-300Hz，，，，，，，试验电压52kV，，，，，，，试验功夫60min 。。。。。。。。
3、35kV电压等级开关柜的互换耐压试验，，，，，，，试验频率30-300Hz，，，，，，，试验电压不超过95kV，，，，，，，试验功夫1min 。。。。。。。。
4、110kV/300mm2电缆1km的互换耐压试验，，，，，，，电容量≤0.147μF，，，，，，，试验频率30-300Hz，，，，，，，试验电压128kV，，，，，，，试验功夫60min 。。。。。。。。
5、110kV/50MVA主变全绝缘的互换耐压试验，，，，，，，电容量≤0.02μF，，，，，，，试验频率45-65Hz，，，，，，，试验电压不超过160kV，，，，，，，试验功夫1min 。。。。。。。。
6、110kV电压等级开关等变电气设备的互换耐压试验，，，，，，，试验频率30-300Hz，，，，，，，试验电压不超过265kV，，，，，，，试验功夫1min 。。。。。。。。

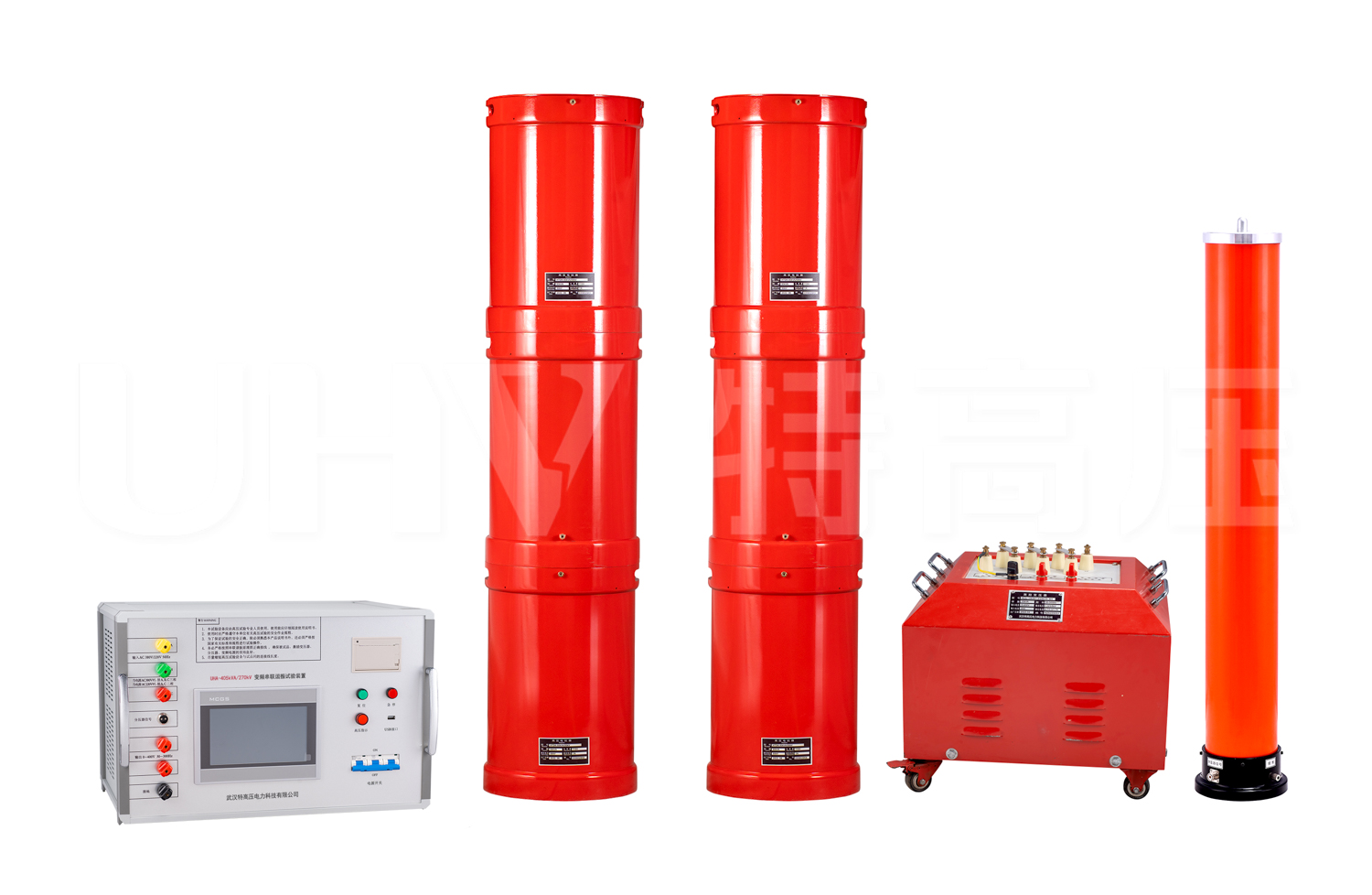

装置重要组成
| 序号 | 设备名称 | 规格型号 | 单元 | 数量 |
| 1 | 变频电源 | UHV-30kW | 台 | 1 |
| 2 | 激励变压器 | UHV-30kVA/1.5/3/6kV/0.4kV | 台 | 1 |
| HTJL-15kVA/16kV | 台 | 1 | ||
| 3 | 高压电抗器 | UHV-54kVA/27kV | 台 | 10 |
| 4 | 电容分压器 | UHV-500pF/270kV | 套 | 1 |
重要职能及特点
UHV-540kVA/270kV 串联谐振规划，，，，，，，选取调节电源频率的方式，，，，，，，使得电抗器与被试电容器实现谐振，，，，，，，从而在被试品上获得高电压大电流，，，，，，，因其所需电源功率幼、设备沉量轻体积 。。。。。。。。，，，，，在国内表得到了宽泛好评和利用，，，，，，，是当前高电压试验的新步骤和潮水 。。。。。。。。
我公司调频谐振装置重要职能及其技术特点：
1、装置拥有过压、过流、零位启动、系统失谐（闪络）等保；；；；；；ぶ澳埽，，，，，过压过流保；；；；；；ぶ的芄黄揪萦没П匾ǎ，，，，，试品闪络时闪络保；；；；；；ぷ魑⒛芗窍律谅绲缪怪担，，，，，以供试验分析 。。。。。。。。
2、整个装置单件沉量很轻，，，，，，，便于现场使用 。。。。。。。。
3、装置拥有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；；；；；；；方便用户凭据现场情况矫捷选择，，，，，，，提高试验速度 。。。。。。。。
4、能存储和异地打印数据，，，，，，，存入的数据编号是数字，，，，，，，方便用户鉴别和查找 。。。。。。。。
5、装置自动扫频时频率起点能够在划定领域内肆意设定，，，，，，，扫频方向能够向上、向下选择，，，，，，，同时液晶大屏幕显示扫描曲线，，，，，，，方便使用者直观相识是否找到谐振点 。。。。。。。。
6、选取DSP平台技术，，，，，，，可凭据用户必要增减职能和升级，，，，，，，人机互换界面更为人道化 。。。。。。。。
7、所需电源容量大大减幼 。。。。。。。。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，，，，，，，在整个系统中，，，，，，，电源只必要提供系统中有功亏损的部门，，，，，，，因而试验所需的电源功率只有试验容量的1/Q 。。。。。。。。
8、设备的沉量和体积大大削减 。。。。。。。。串联谐振装置中，，，，，，，省去了笨沉的大功率调压装置和通常的大功率工频试验变压器，，，，，，，并且，，，，，，，谐振激磁电源只需试验容量的1/Q，，，，，，，使得系统沉量和体积大大削减，，，，，，，通常为通常试验装置的1/10-1/30 。。。。。。。。
9、有效改善输出电压波形 。。。。。。。。谐振电源是谐振式滤波电路，，，，，，，能改善输出电压的波形畸变，，，，，，，获得很好的正弦波形，，，，，，，有效预防了谐波峰值对试品的误击穿 。。。。。。。。
10、预防大的短路电流烧伤故障点 。。。。。。。。在串联谐振状态，，，，，，，当试品的绝缘弱点被击穿时，，，，，，，电路立即脱谐，，，，，，，回路电流迅速降落为正常试验电流的1/Q，，，，，，，而用并联谐振或者试验变压器做耐压试验时，，，，，，，击穿电流立即上升几十倍，，，，，，，两者相比，，，，，，，短路电流与击穿电流相差数百倍 。。。。。。。。串联谐振能有效的找到绝缘弱点，，，，，，，又不存在大的短路电流烧伤故障点的忧患 。。。。。。。。
11、不会出现任何复原过电压 。。。。。。。。试品产生击穿时，，，，，，，因失去谐振前提，，，，，，，高电压也立即隐没，，，，，，，电弧即刻熄灭，，，，，，，且复原电压的再成立过程很长，，，，，，，很容易在再次达到闪络电压前断开电源，，，，，，，这种电压的复原过程是一种能量堆集的间歇振荡过程，，，，，，，其过程长，，，，，，，并且不会出现任何复原过电压 。。。。。。。。
重要技术参数及职能
| 额定容量 | 540kVA |
| 额定电压 | 54kV;135kV;270kV |
| 额定电流 | 10A;4A;2A |
| 丈量精度 | 系统有效值1.5级 |
| 工作频率 | 30-300Hz |
| 装置输出波形 | 正弦波 |
| 品质成分 | 装置自身Q≥30(f=45Hz) |
| 波形畸变率 | 输出电压波形畸变率≤1% |
| 输入电源 | 单相220或三相380V电压，，，，，，，频率为50Hz |
| 工作功夫 | 额定负载下允许陆续60min；；；；；；；过压1.1倍1分钟 |
| 温升 | 额定负载下陆续运行60min后温升≤65K |
| 保；；；；；；ぶ澳 | 过压、过流、零位启动、系统失谐（闪络）等保；；；；；；ぶ澳 |
| 环境温度 | －20℃-55℃ |
| 相对湿度 | ≤90%RH |
| 海拔高度 | ≤3000米 |
装置容量验证（装置容量定为540kVA，，，，，，，分六节电抗器，，，，，，，电抗器单节为90kVA/45kV/2A/96H 。。。。。。。。）
| 序号 | 试验 | 试验频率 | 试验电流 |
| 1 | 10kV/300mm2电缆4.5km的互换耐压试验，，，，，，，电容量≤1.6897μF，，，，，，，试验频率30-300Hz，，，，，，，试验电压22kV，，，，，，，试验功夫5min 。。。。。。。。使用电抗器六节并联，，，，，，，则L=96/6=16H | f=1/2π√LC=1/(2×3.14×√16×1.6897×10-6)=30.61Hz | I=2πfCU试 =2π×30.61×1.6897×10-6×22×103=7.15A |
| 2 | 35kV/300mm2电缆1.8km的互换耐压试验，，，，，，，电容量≤0.3501μF，，，，，，，试验频率30-300Hz，，，，，，，试验电压52kV，，，，，，，试验功夫60min 。。。。。。。。使用电抗器两节串联（系数1.15）三组并联，，，，，，，则L=96×2×1.15/3=73.6H | f=1/2π√LC=1/(2×3.14×√73.6×0.3501×10-6)=31.35Hz | I=2πfCU试 =2π×31.35×0.3501×10-6×52×103=3.59A |
| 3 | 110kV/300mm2电缆1km的互换耐压试验，，，，，，，电容量≤0.147μF，，，，，，，试验频率30-300Hz，，，，，，，试验电压128kV，，，，，，，试验功夫60min 。。。。。。。。使用电抗器三节串联（系数1.2）两组并联，，，，，，，则L=96×3×1.2/2=172.8H | f=1/2π√LC=1/(2×3.14×√172.8×0.147×10-6)=31.58Hz | I=2πfCU试 =2π×31.58×0.147×10-6×128×103=3.73A |
| 4 | 110kV/50MVA主变全绝缘的互换耐压试验，，，，，，，电容量≤0.02μF，，，，，，，试验频率45-65Hz，，，，，，，试验电压不超过160kV，，，，，，，试验功夫1min 。。。。。。。。使用电抗器四节串联（系数1.25），，，，，，，则L=96×4×1.25=480H | f=1/2π√LC=1/(2×3.14×√480×0.02×10-6)=51.37Hz | I=2πfCU试 =2π×51.37×0.02×10-6×160×103=1.03A |
试验时设备组合方式
|
组合方式 被试品对象
|
电抗器选择 （90kVA/45kV六节） |
激励变压器 输出端选择 |
试验电压 (kV) |
| 10kV/300mm2电缆2km | 使用电抗器四节并联 | 4kV | ≤22kV |
| 35kV/300mm2电缆1km | 使用电抗器两节串联 两组并联 |
4kV | ≤52kV |
| 35kV开关柜 | 使用电抗器三节串联 | 4kV | ≤95kV |
| 110kV/300mm2电缆1km | 使用电抗器三节串联 两组并联 |
4kV | ≤128kV |
| 110kV/50MVA主变 | 使用电抗器四节串联 | 8kV | ≤160kV |
| 110kV电压等级GIS，，，，，，，断路器、互感器、母排 | 使用电抗器六节串联 | 16kV | ≤265kV |
系统配置参数

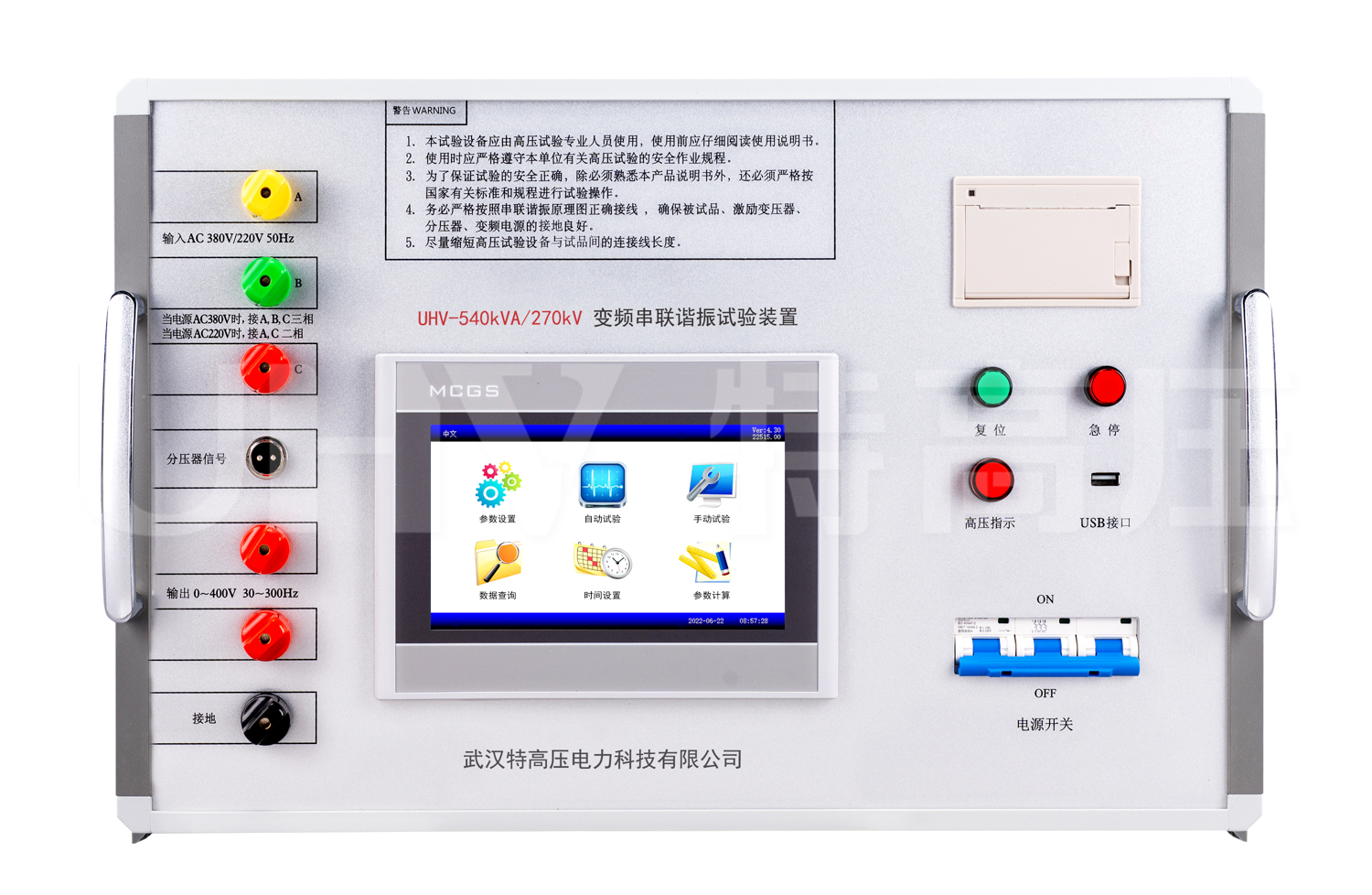

(一) 变频电源UHV-30kW（1台）
| 额定输出容量 | 30kW |
| 工作电源 | 380±10%V（单/三相），，，，，，，工频 |
| 输出电压 | 0-400V |
| 额定输入电流 | 75A |
| 额定输出电流 | 75A |
| 电压分辨率 | 0.01kV |
| 电压丈量精度 | 1.5% |
| 频率调节领域 | 30-300Hz |
| 频率调节分辨率 | ≤0.1Hz |
| 频率不变度 | 0.1% |
| 运行功夫 | 额定容量下陆续60min |
| 额定容量下陆续运行60min元器件最高温度 | ≤65K |
| 噪声水平 | ≤50dB |
| 尺寸（长宽高mm) | 540×380×420 |
| 沉量 | 约25kg |

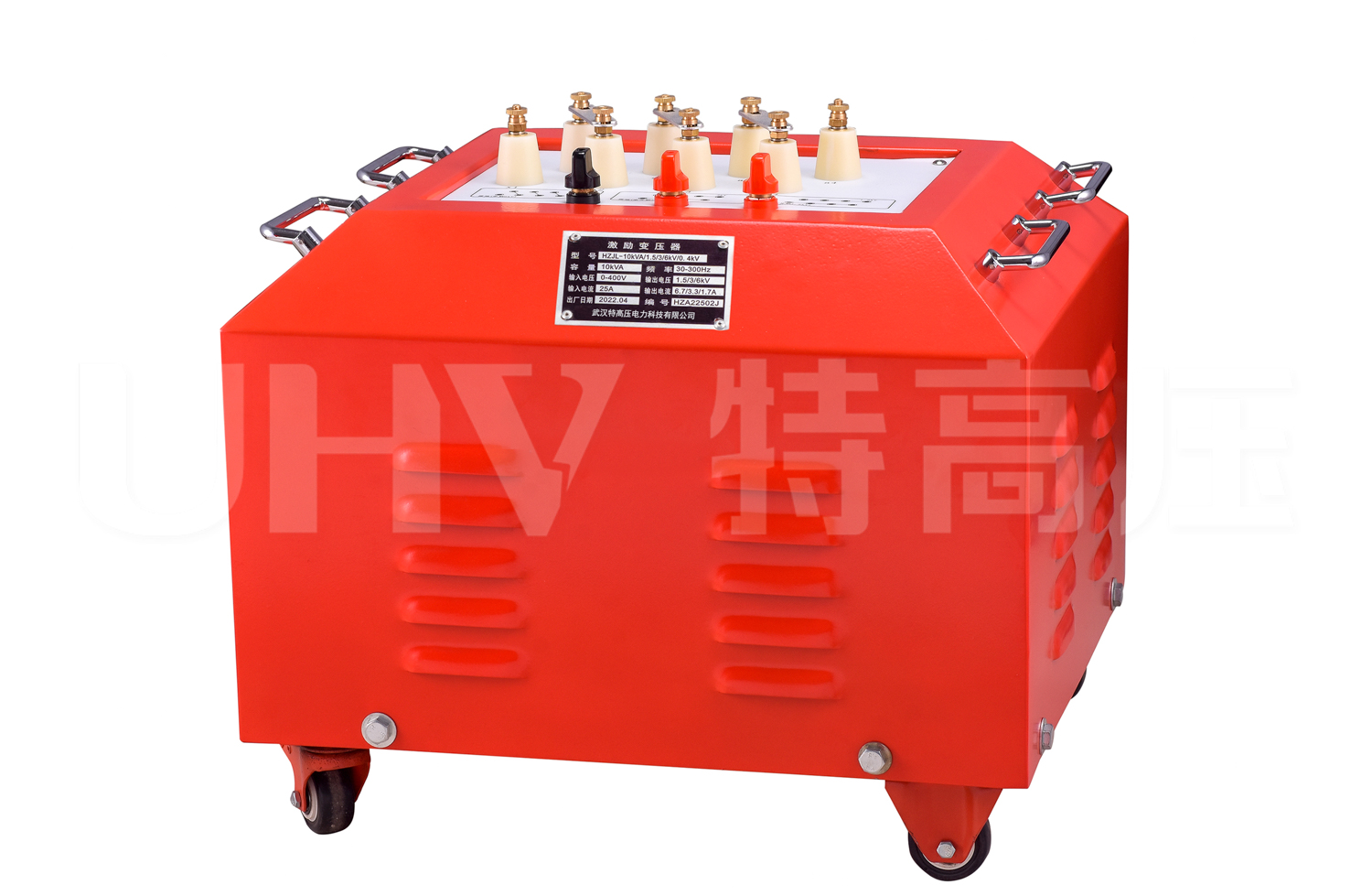

(二) 激励变压器
1、HTJL-30kVA/4/8/16kV/0.4kV（1台）
1、HTJL-30kVA/4/8/16kV/0.4kV（1台）
| 额定容量 | 30kVA |
| 输入电压 | 0-400V |
| 输出电压 | 1.5kV/3kV/6kV |
| 结构 | 干式 |
| 尺寸（长宽高mm) | 580×580×520 |
| 沉量 | 约175kg |
2、UHV-15kVA/16kV/0.4kV（1台）
| 额定容量 | 15kVA |
| 输入电压 | 0-400V |
| 输出电压 | 16kV |
| 结构 | 干式 |
| 尺寸（长宽高mm) | 480×420×385 |
| 沉量 | 约80kg |

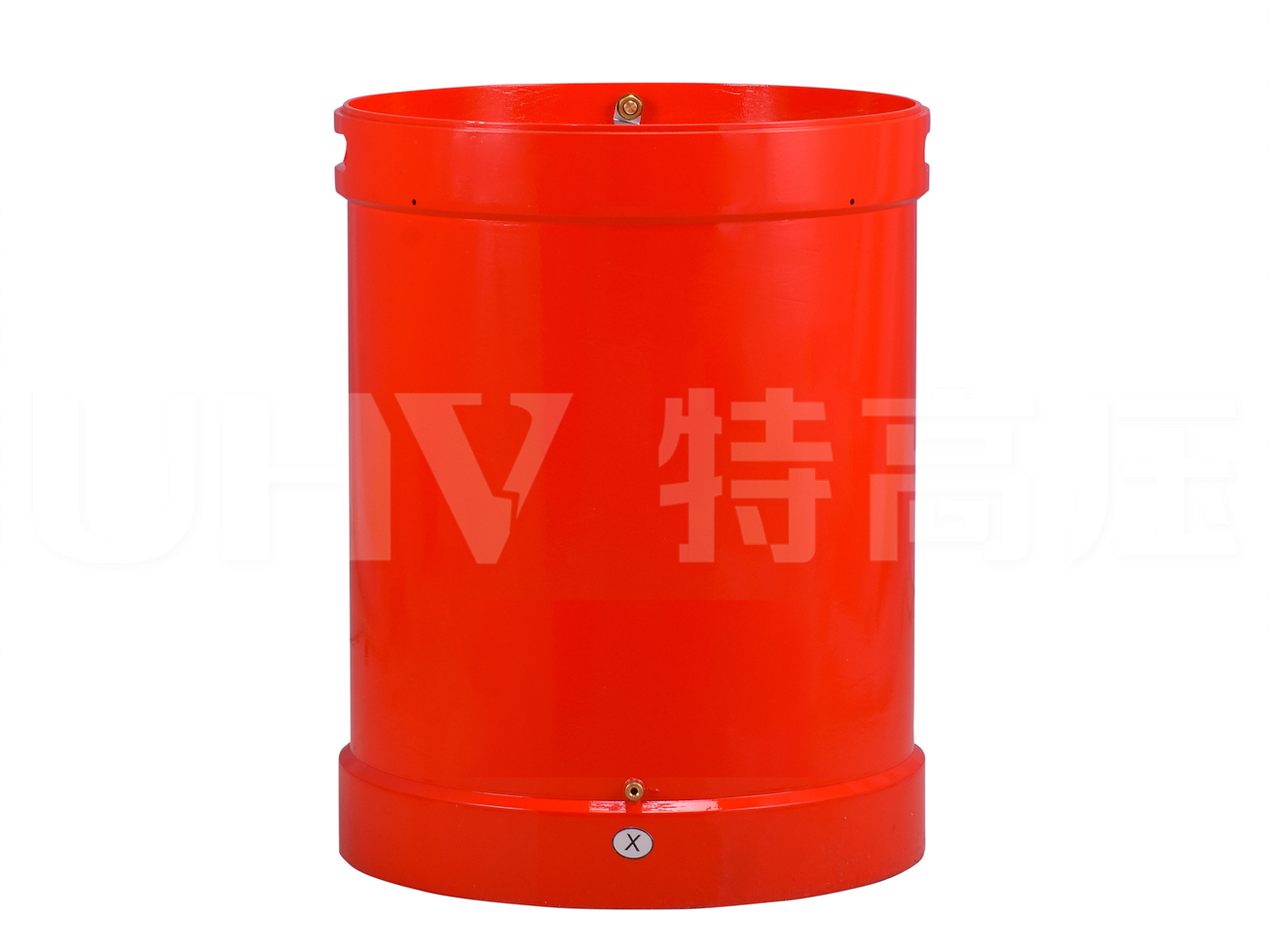

(三) 高压电抗器UHV-54kVA/27kV（6节）
| 额定容量 | 54kVA |
| 额定电压 | 27kV |
| 额定电流 | 2A |
| 电感量 | 65H/单节 |
| 品质成分 | Q≥30(f=45Hz) |
| 结构 | 干式 |
| 尺寸（内径高mm) | ∅342×435 |
| 沉量 | 约80kg |

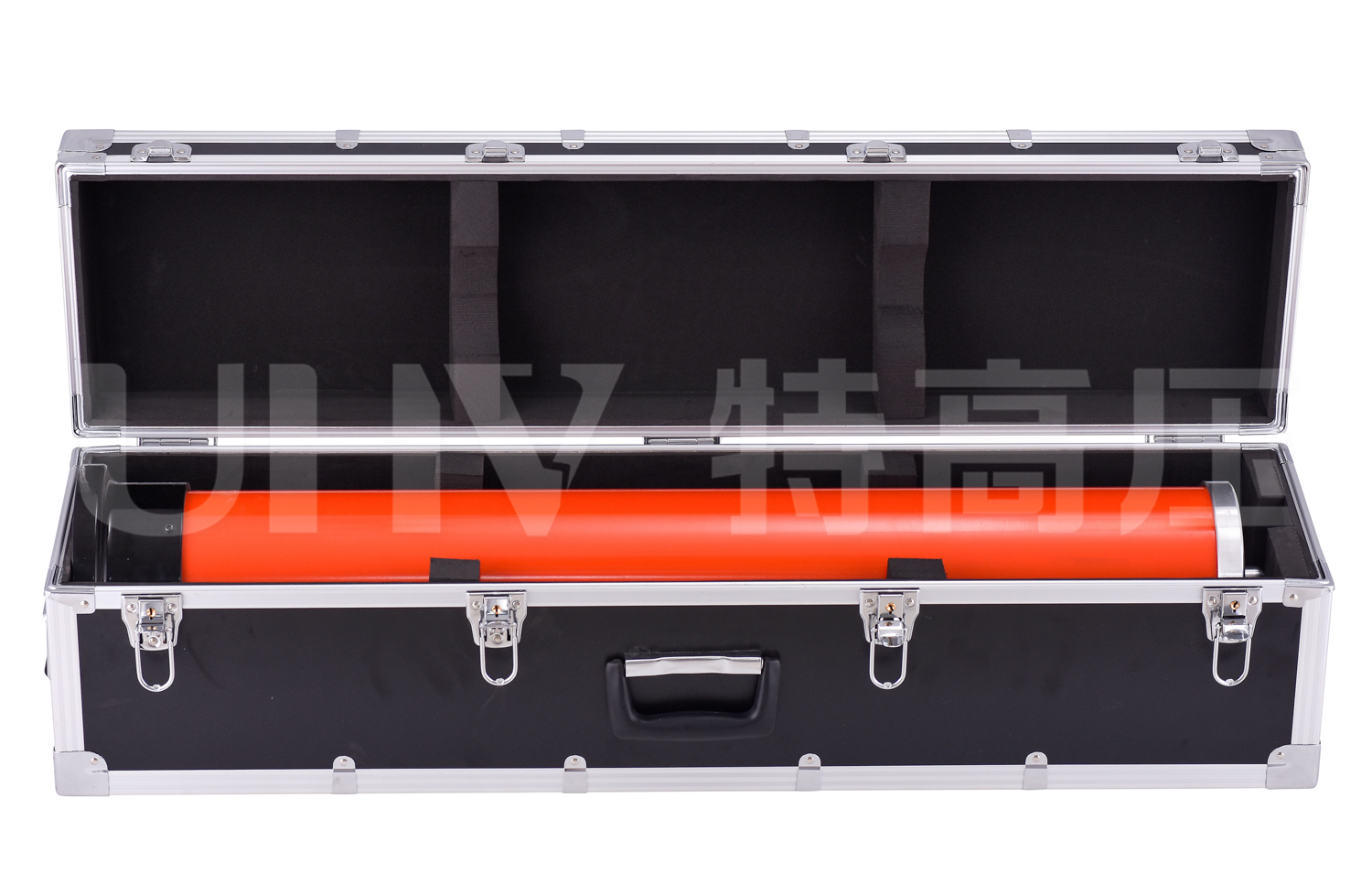

(四) 电容分压器UHV-500pF/270kV（1套）
| 额定电压 | 270kV |
| 高压电容量 | 500pF |
| 介质损耗 | tgσ≤0.5% |
| 分压比 | 3000：1 |
| 丈量精度 | 有效值1.5级 |
| 尺寸（内径高mm） | ∅140×1000 |
| 沉量 | 约8kg |
供货清单
| 序号 | 设备名称 | 型号及规格 | 单元 | 数量 |
| 1 | 变频电源 | UHV-30kW | 台 | 1 |
| 2 | 激励变压器 | UHV-30kVA/1.5/3/6kV/0.4kV | 台 | 1 |
| HTJL-15kVA/16kV/0.4kV | 台 | 1 | ||
| 3 | 高压电抗器 | UHV-54kVA/27kV | 台 | 10 |
| 4 | 电容分压器 | UHV-500pF/270kV | 套 | 1 |
| 5 | 串联谐振测试线 | 套 | 1 | |
| 6 | 出厂检验汇报 | 份 | 1 | |
| 7 | 使用说明书 | 份 | 1 | |
| 8 | 产品合格证 | 份 | 1 | |
| 9 | 装箱清单 | 份 | 1 |
参考尝试尺度
| DL/T 596-1996 | 《电力设备预防性试验规程》 |
| GB50150-2016 | 《电气装置装置工程电气设备交代试验尺度》 |
| GB10229-88 | 《电抗器》 |
| GB1094 | 《电力变压器》 |
| GB1094.1-GB1094.6-96 | 《表壳防护等级》 |
| GB2900 | 《电工名词术语》 |
| GB/T16927.1~2-1997 | 《高电压试验技术》 |
| DL/T474.4-2006 | 《现场绝缘试验执行导则－互换耐压试验》 |
| DL/T1015 | 《现场直流和互换耐压试验电压丈量系统的使用导则》 |
| GB/T311.1-1997 | 《高压输变电设备的绝缘与共同》 |
| GB191-2000 | 《包装储运图示标志》 |
| JB/T9641-1999 | 《试验变压器》 |
| IEC358(1990) | 《耦合电容器和电容分压器》 |
| GB4793-1984 | 《电子丈量仪器安全要求》 |
| GB/T3859.2-1993 | 《半导体变流器利用导则》 |
| GB/T2423.8-1995 | 《电工电子产品根基环境试验规程》 |
| DL/T849.6-2004 | 《电力设备专用测试仪器通用技术前提第6部门：高压谐振试验装置》 |
