合用于3.3～66kV及以下高压开关柜、断路器、负荷开关、和电缆附件等电力产品
执行尺度：DL/T 848.5-2019、JB/T 3837-2025
- 冲击电压试验电源技术指标先进，，，，， ， ，结构紧凑，，，，， ， ，表形美观
- 选取环氧支柱塔式结构，，，，， ， ，级电压取150千伏
注：关于产品采办、技术守护等服务，，，，， ， ，欢迎致电!
产品简介
产品参数
产品特点
产品视频
产品图集
资质证书
联系银娱优越会官网

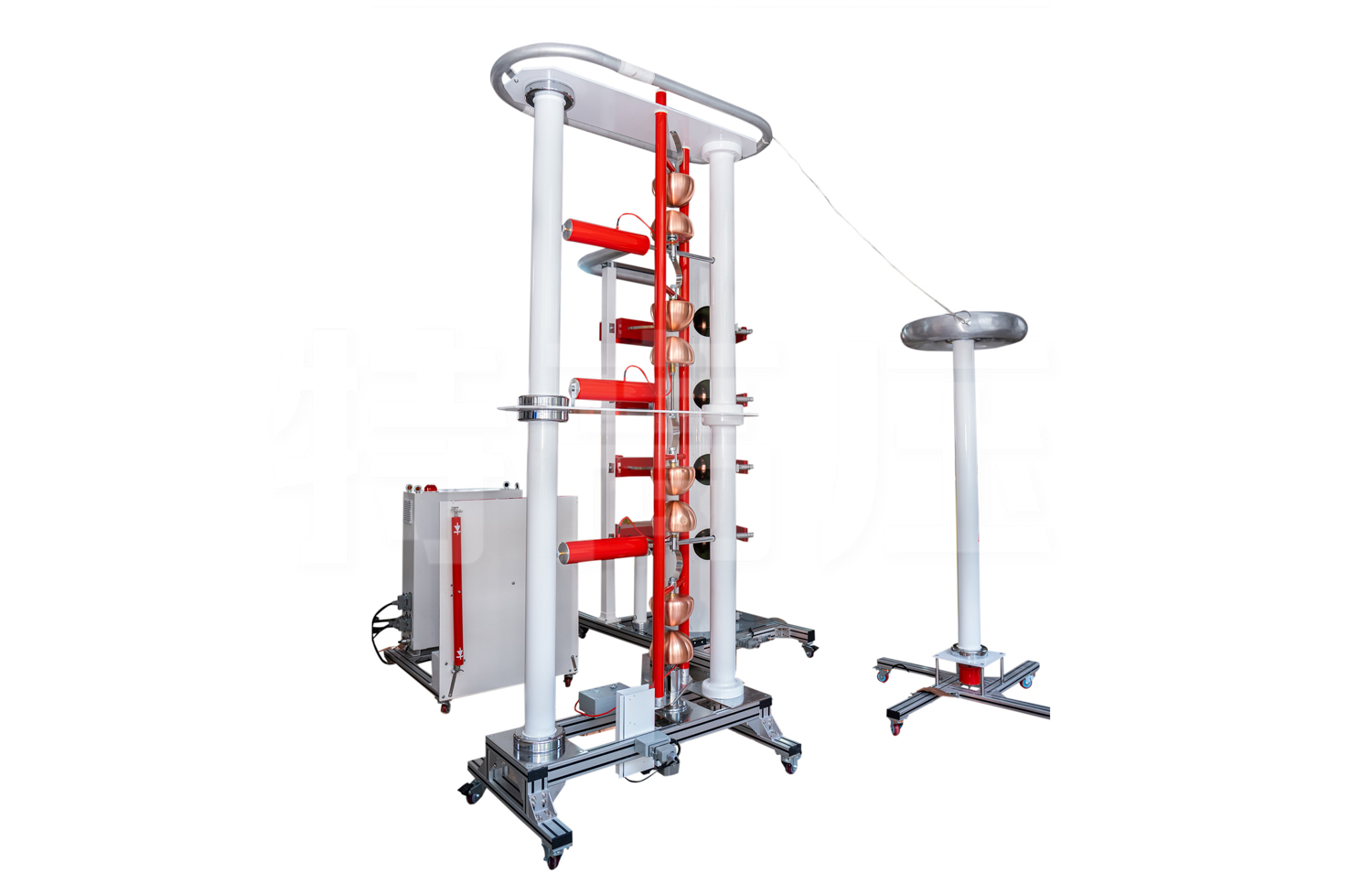

本冲击产生器合用于3.3～66kV及以下高压开关柜、断路器、负荷开关、和电缆附件等电力产品的雷电全波、雷电截波和雷电操作波，，，，， ， ，查核产品的冲击绝缘水平。。。。 。。。。

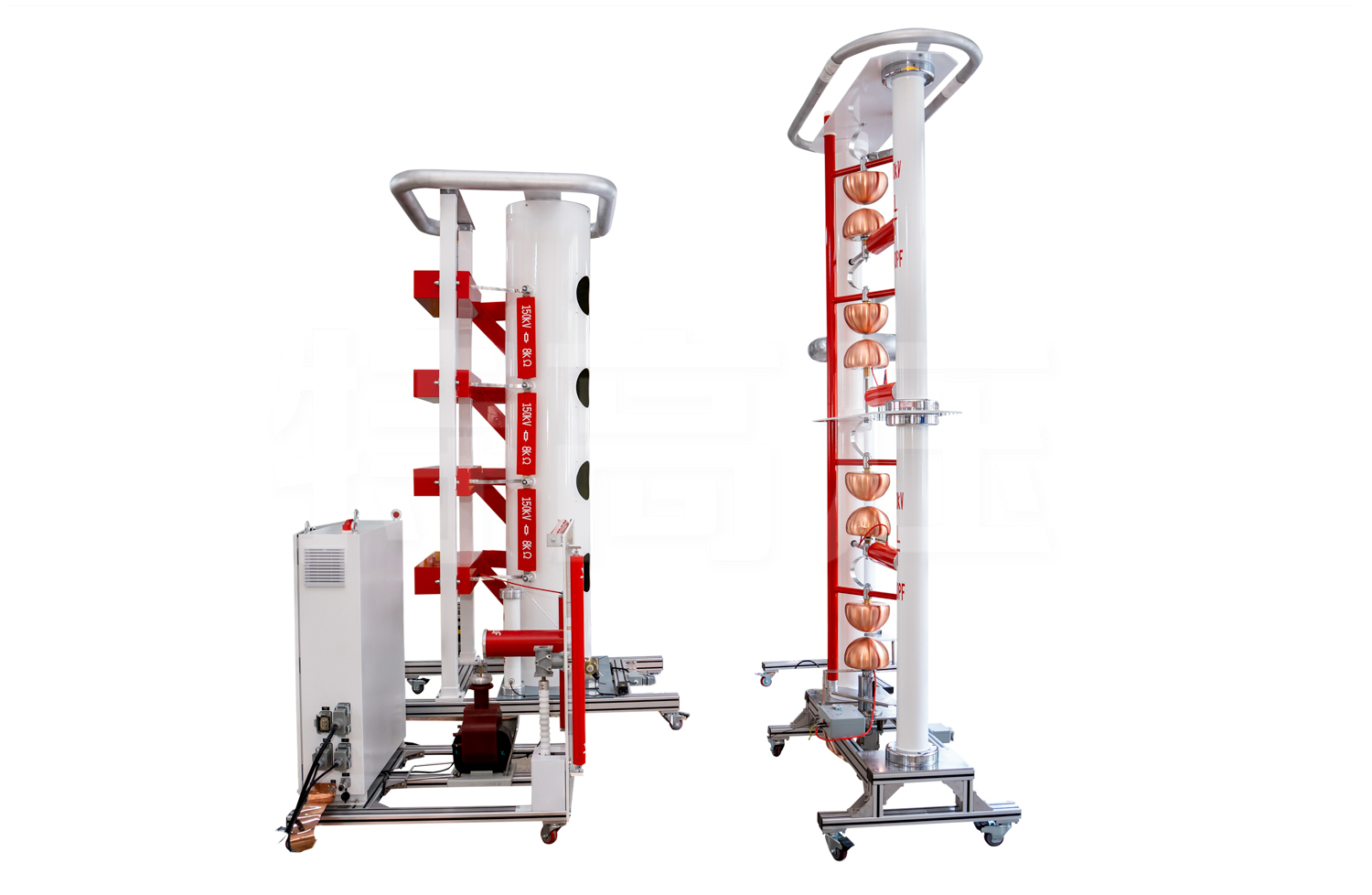

本冲击电压试验电源选取环氧支柱塔式结构，，，，， ， ，级电压取150千伏。。。。 。。。。冲击电压试验电源技术指标先进，，，，， ， ，结构紧凑，，，，， ， ，表形美观。。。。 。。。。
产品别称：冲击电压产生器，，，，， ， ，雷电冲击电压产生器试验装置，，，，， ， ，电压产生器试验装置
产品参数
额定参数
| 标称电压 | ±600kV | |
| 额定级电压 | ±150kV | |
| 额定充电电压 | ±150kV | |
| 标称能量 | 45kJ | |
| 冲击总电容 | 0.25μF(单台脉冲电容器1μF /150 kV，，，，， ， ，共4台) | |
| 级数 | 4级 | |
| 级电容量 | 1.0μF | |
| 级能量 | 9kJ | |
| 冲击电压波形参数 | 负荷电容为300～4000PF以下时能产生 | |
| 尺度雷电冲击电压全波 | 1.2±30%ms /50±20%ms，，，，， ， ，幅值±3%，，，，， ， ，峰值处振荡不大于幅值的5% | |
| 截断功夫 | 2～6μs，，，，， ， ，延季节造 | |
| 效能 | 不低于90%，，，，， ， ，选取截断装置可产生截断功夫2～6μs的雷电截波，，，，， ， ，截波分散性幼于100ns | |
| 尺度雷电冲击操作电压波 | 250±20%μs /2500±60%μs | |
| 最低输出电压 | >10％Un | |
| 同步领域 | 级电压在 20%～100%额定电压领域内，，，，， ， ，正负极性同步领域不幼于20% | |
| 同步放电失控率 | <2% | |
| 本体电感 | ≤55μH | |
| 点火领域 | 10%-100%Un | |
| 充电电压不不变度 | ＜±1.0% | |
| 幅值调节误压差 | ≤±1.0% | |
| 电压利用系数 | 负荷电容为2000PF以下时，，，，， ， ，尺度雷电波的电压利用系数≥90%；；； ；；负荷电容为4000PF以下时，，，，， ， ，尺度雷电波的电压利用系数≥85% | |
| 用持续功夫 | 在70％额定电压以上，，，，， ， ，每60秒充放电一次可陆续运行，，，，， ， ，在70％额定电压以下，，，，， ， ，每30秒充放电一次可陆续运行 | |
| 冲击可升级性 | 其支架、直流充电单元等拥有可扩大性，，，，， ， ，可扩大至1000kV等级 | |
注：
1.产品表观以现实产品为准，，，，， ， ，技术参数与型号如有改观，，，，， ， ，恕不另行通知。。。。 。。。。如有盗用或复印行为，，，，， ， ，将查究司法责任。。。。 。。。。
2.相识更多银娱优越会官网产品信息请进入 产品中心 。。。。 。。。。服务热线：400-016-1896
产品特点
- 1、可输出雷电全波、截波、操作波等尺度冲击波形，，，，， ， ，指标切合国标；；； ；；标称电压 600kV、能量 45kJ，，，，， ， ，电压精度、同步性、波形不变性优异。。。。 。。。。
- 2、4 级塔式？？？？？榛杓，，，，， ， ，支持单级低压试验、多级并联扩容，，，，， ， ，整机多为移动式，，，，， ， ，可升级至 1000kV 等级。。。。 。。。。

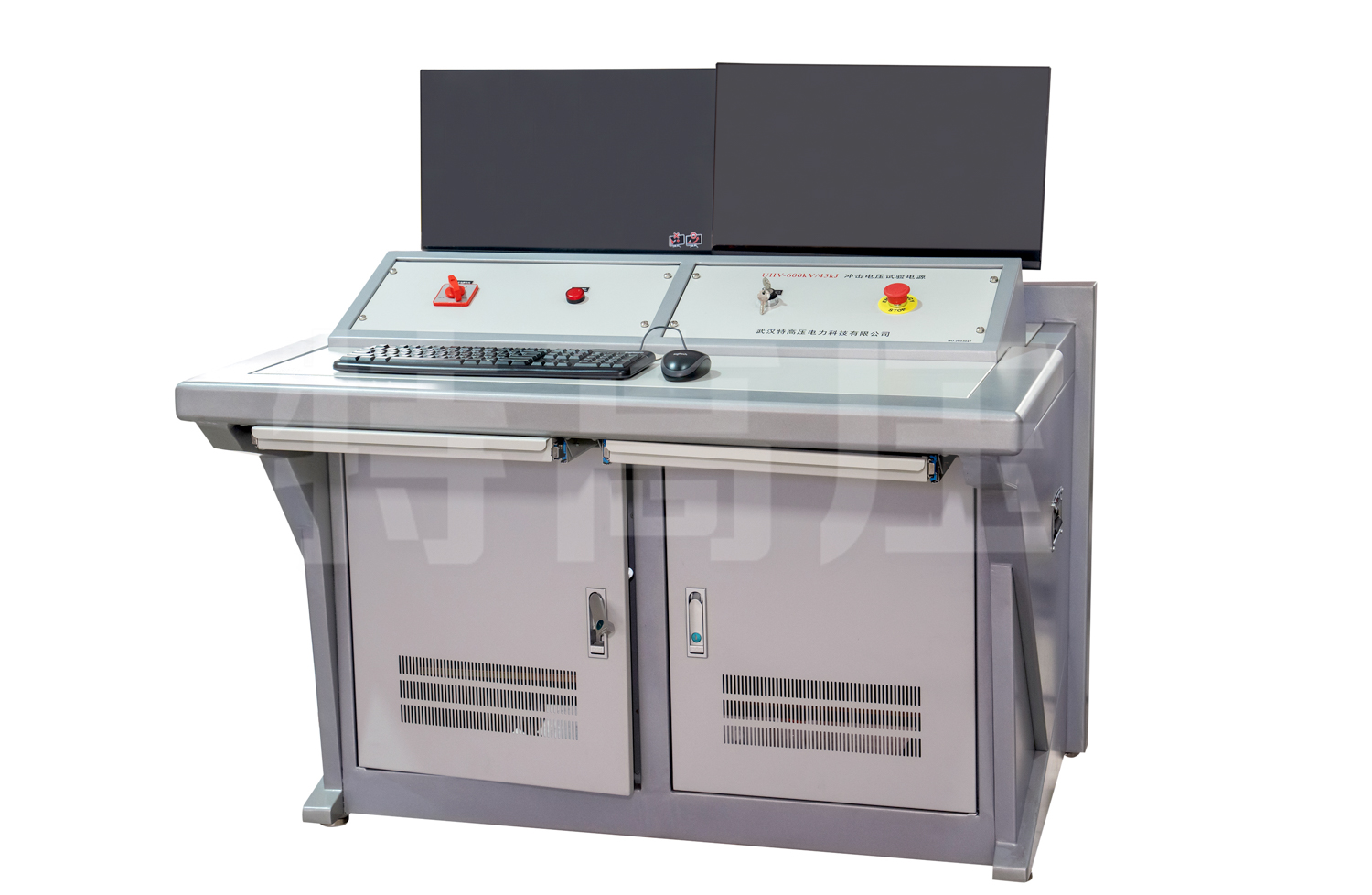

- 3、西门子 PLC 全自动节造，，，，， ， ，支持恒流调压、球距自动跟踪、陆续循环试验，，，，， ， ，手动 / 自动模式可选，，，，， ， ，极性切换轻便。。。。 。。。。
- 4、配套弱阻尼电容分压器与高速示波器，，，，， ， ，自带专业分析软件，，，，， ， ，可自动解析波形参数、天生试验汇报。。。。 。。。。
